アプリケーション
Oxford Instruments Group グループの一員
時間はコストに直結します。一貫性があり、より正確な測定を行うためには、実験で用いる変数を実験全体を通して一定に保つことが重要です。特に、圧痕ひずみ速度を一定に保つことが求められます。
例えば、硬さの異なる材料を比較する場合、荷重速度を一定にするよりも変位速度を一定に保つ方が一貫した結果が得られます。その中でも、圧痕ひずみ速度（h'/h）を一定に保つことができれば、最高の再現性を実現できます。
また、ひずみ速度を制御できると、それが材料の機械的挙動にどう影響するかを直接的に調べることができます。さらに、ひずみ速度ジャンプ（SRJ）試験を利用すれば1回の試験中にひずみ速度を変化させることが可能です。これにより、1 つの圧痕内で、速度に依存する特性をより迅速かつ一貫性のある方法で測定できます。
材料の強度は変形の速度によって変化します。ナノインデンテーションを行う際の制御モードは、このひずみ速度に大きく影響します。
例えば、一定荷重速度（CLR）モードでは、圧痕を作り始めたばかりの浅い段階でひずみ速度が非常に高くなりますが、深くなるにつれて急激に低下します。一定変位速度（CDR）モードでも同じ傾向が見られますが、CLR ほど顕著な変化ではありません。

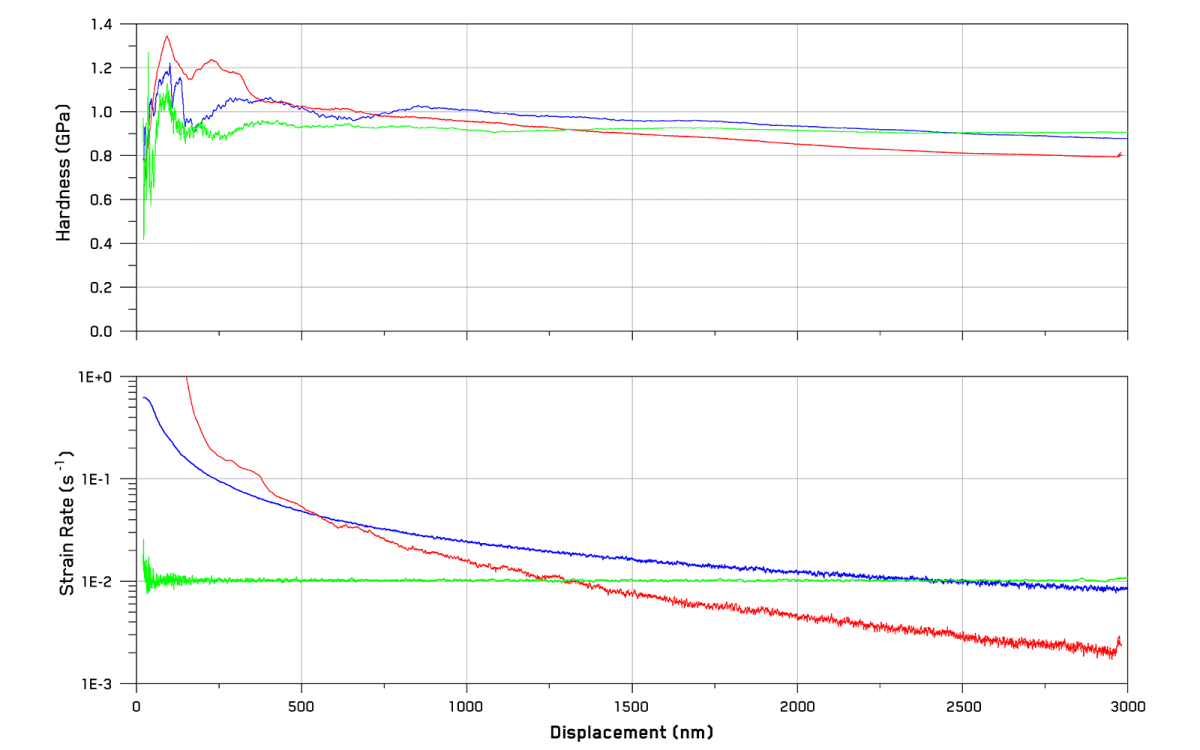

本事例では、超微細粒アルミニウムを使って制御モードと圧痕ひずみ速度の関係を調べました。その結果、CLR と CDR で試験した場合ひずみ速度が変化するため、深さによって硬さの値も変わることが分かりました。しかし、一定ひずみ速度（CSR）モードで圧痕を作った場合は、深さに関わらず硬さの値が一貫して得られました。
FemtoTools システムの優れた変位制御機能は、ひずみ速度を制御する試験において非常に大きな利点をもたらします。
圧痕ひずみ速度（h'/h）は変位速度と直接関係するため、1回の試験中に変位速度を簡単に変更し、材料のひずみ速度感受性（SRS）を測定できます。 この手法をひずみ速度ジャンプ（SRJ）圧痕と呼びます。

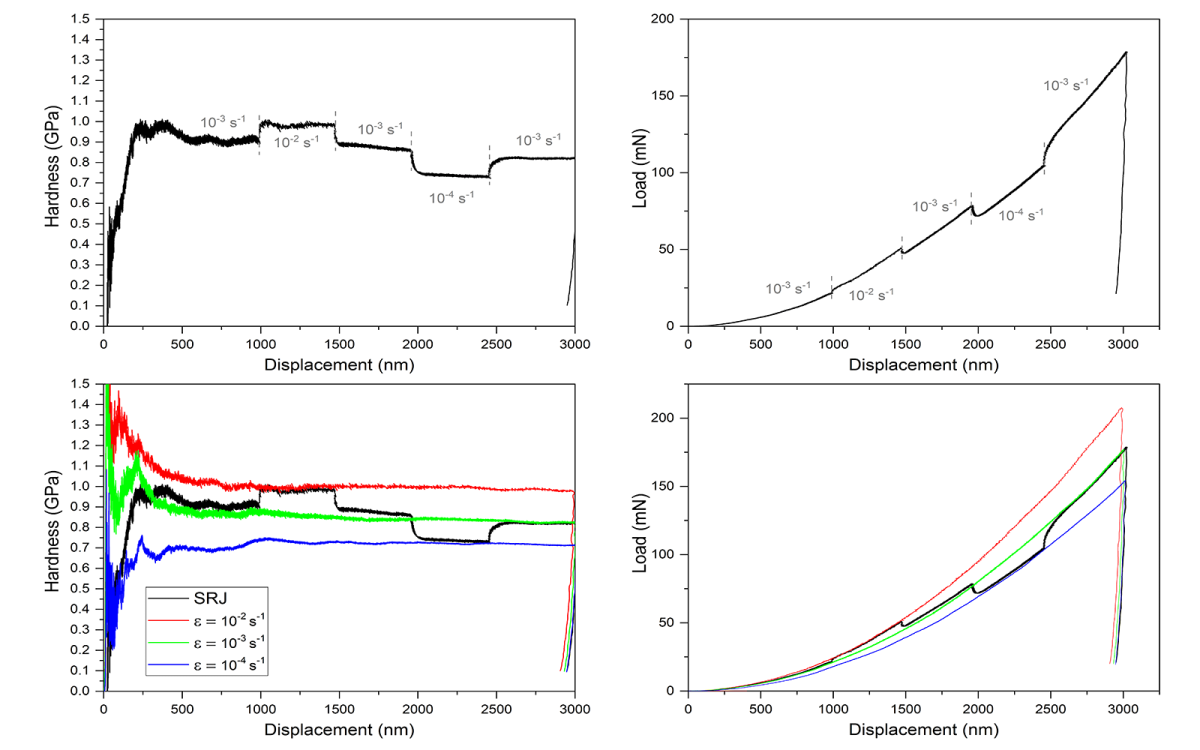

この事例では、ひずみ速度ジャンプ圧痕を超微細粒アルミニウムに対して実施しました。この材料は、結晶粒がサブミクロンサイズであるため、高いひずみ速度感受性を示すのが特徴です。
SRJ 試験では、それぞれのひずみ速度ジャンプ中に深さに対して硬さが一定になる部分が見られます。これは、対応する一定ひずみ速度での試験結果と一致しています。これにより、ひずみ速度感受性の測定を、より迅速かつ一貫性のある方法で行うことができます。
1 回の試験で終わらせるだけでなく、ひずみ速度ジャンプ（SRJ）をマッピングにも応用してみませんか？
FemtoTools システムの高速な動的性能と優れた変位制御機能を組み合わせることで、ひずみ速度ジャンプ圧痕を高速で行うことが可能です。

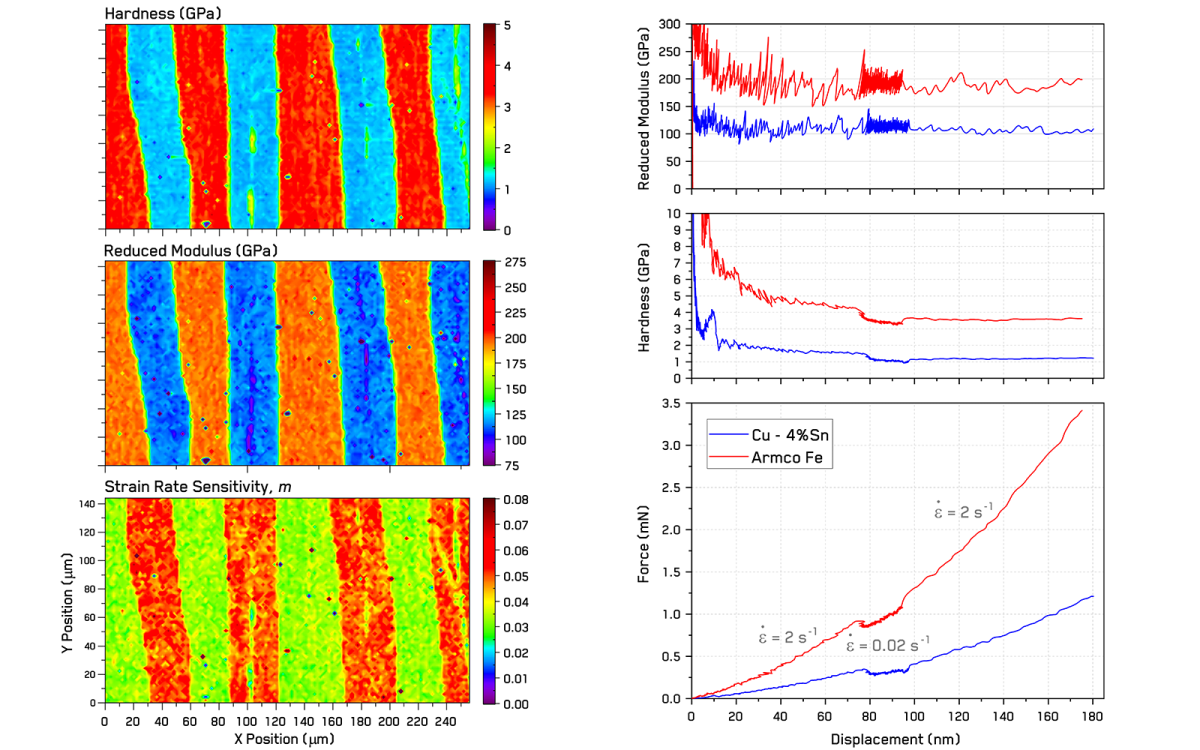

この事例では、累積ロール接合（ARB）で作製された鉄-青銅ラミネート材料に高速のひずみ速度ジャンプ圧痕をマッピングしました。これにより、材料の各相のひずみ速度感受性を明らかにし、統計的に測定することができました。 この分析から、各相の変形メカニズムや活性化パラメーターに関する新たな知見が得られます。
© Oxford Instruments 2025
.png)
